서론

[파이썬/Python] 최단 경로 알고리즘 구현하기 ( Dijkstra / Bellman-ford / floyd-warshall )

이전 시간 구현하였던 Dijkstra 알고리즘의 작동원리에 대해 간단한 예제를 통해 그림으로 이해해보려고 합니다.

---

본론

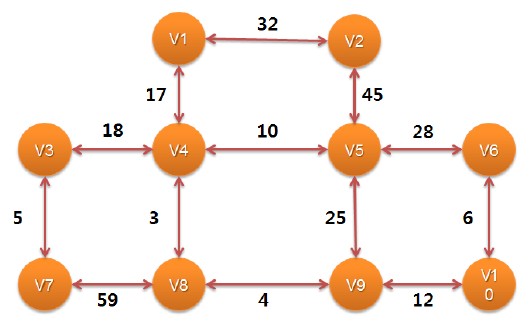

문제 1. Dijkstra 알고리즘을 이용하여 위 그래프의 v4를 시작으로 하는 최소비용 신장 트리를 구하는 과정을 제시하시오.

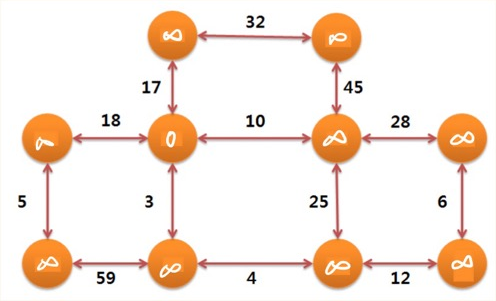

처음 start_node = 4이므로, d[4] = 0 이 저장됩니다.

나머지 노드들은 무한으로 초기화했기 때문에 무한대가 담겨 있습니다.



def extract_min(self, V_minus_S, d):
    min = sys.maxsize
    selected_node = None

    for node in V_minus_S: # 트리 외부 노드들을 비교
        if d[node] < min: # d 값이 가장 작다면
            min = d[node] # d 값으로 저장
            selected_node = node # 최소 가중치 간선 노드

    return selected_node

이전에 작성했던 코드 중 인접 노드에서 최단 경로 노드를 반환해주는 함수입니다.

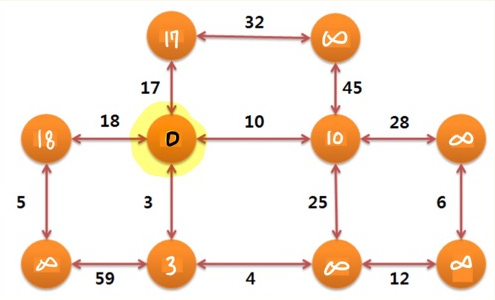

extract_min 함수를 통해 반환된 최소 가중치 노드는 4이고, d[4] = 0 입니다.

인접 노드들까지의 최단경로가 d[인접노드] 에 저장된 것을 확인할 수 있습니다.

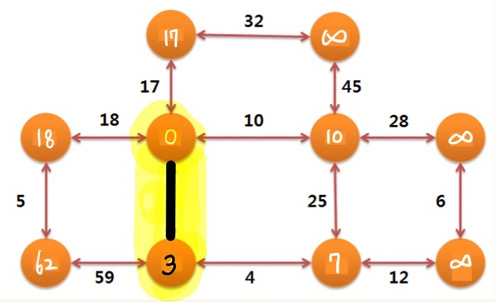

extract_min 함수를 통해 반환된 최소 가중치 노드는 8이고, d[8] = d[4] + 3 = 3 입니다.

인접 노드들까지의 최단경로가 d[인접노드] 에 저장된 것을 확인할 수 있습니다.

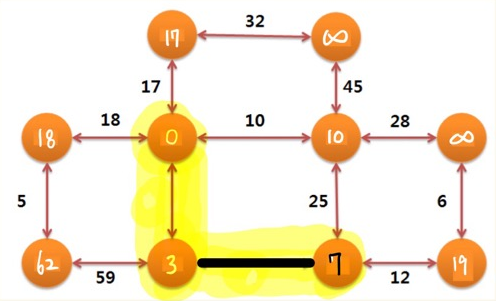

extract_min 함수를 통해 반환된 최소 가중치 노드는 9이고, d[9] = d[8] + 4 = 7 입니다.

인접 노드들까지의 최단경로가 d[인접노드] 에 저장된 것을 확인할 수 있습니다.

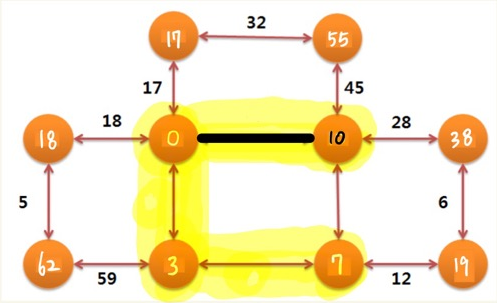

extract_min 함수를 통해 반환된 최소 가중치 노드는 5이고, d[5] = d[4] + 10 = 10 입니다.

인접 노드들까지의 최단경로가 d[인접노드] 에 저장된 것을 확인할 수 있습니다.

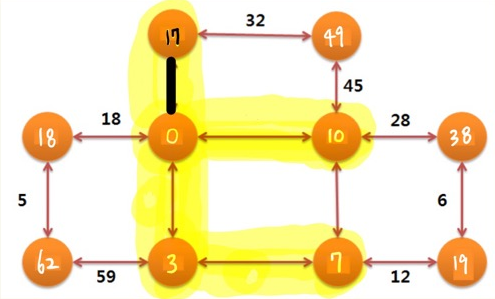

extract_min 함수를 통해 반환된 최소 가중치 노드는 1이고, d[1] = d[4] + 17 = 17 입니다.

인접 노드들까지의 최단경로가 d[인접노드] 에 저장된 것을 확인할 수 있습니다.

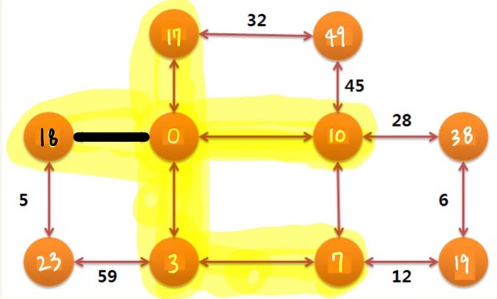

extract_min 함수를 통해 반환된 최소 가중치 노드는 3이고, d[3] = d[4] + 18 = 18 입니다.

인접 노드들까지의 최단경로가 d[인접노드] 에 저장된 것을 확인할 수 있습니다.

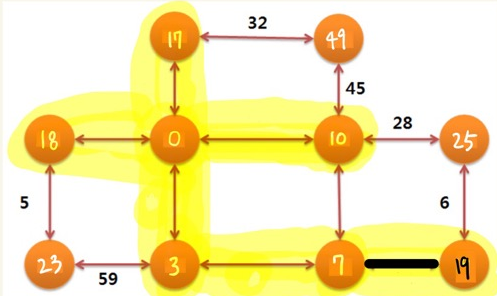

extract_min 함수를 통해 반환된 최소 가중치 노드는 10이고, d[10] = d[9] + 12 = 19 입니다.

인접 노드들까지의 최단경로가 d[인접노드] 에 저장된 것을 확인할 수 있습니다.

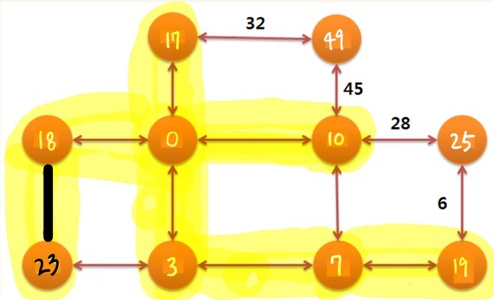

extract_min 함수를 통해 반환된 최소 가중치 노드는 7이고, d[7] = d[3] + 5 = 23 입니다.

인접 노드들까지의 최단경로가 d[인접노드] 에 저장된 것을 확인할 수 있습니다.

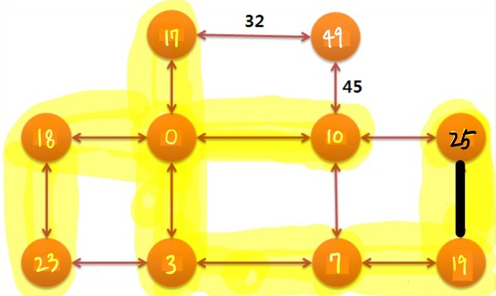

extract_min 함수를 통해 반환된 최소 가중치 노드는 6이고, d[6] = d[10] + 6 = 25 입니다.

인접 노드들까지의 최단경로가 d[인접노드] 에 저장된 것을 확인할 수 있습니다.

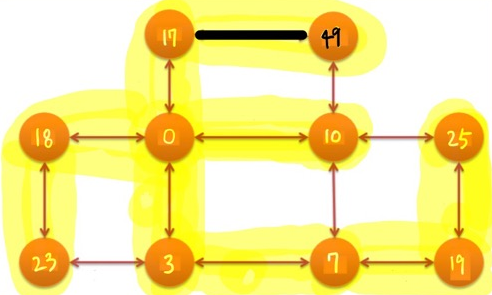

extract_min 함수를 통해 반환된 최소 가중치 노드는 2이고, d[2] = d[1] + 32 = 49 입니다.

인접 노드들까지의 최단경로가 d[인접노드] 에 저장된 것을 확인할 수 있습니다.



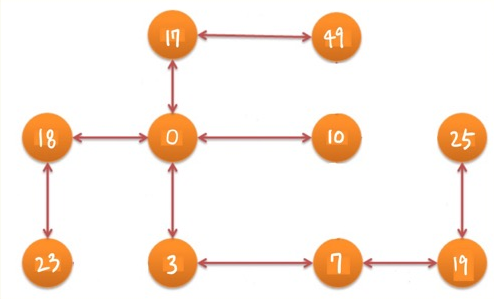

djikstra 알고리즘을 통해 완성된 최단 경로입니다.

---

dijkstra_adjacency_list = {
        '1': {'2': 32, '4': 17},
        '2': {'1': 32, '5': 45},
        '3': {'4': 18, '7': 5},
        '4': {'1': 17, '3': 18, '5': 10, '8': 3},
        '5': {'2': 45, '4': 10, '6': 28, '9': 25},
        '6': {'5': 28, '10': 6},
        '7': {'3': 5, '8': 59},
        '8': {'4': 3, '7': 59, '9': 4},
        '9': {'5': 25, '8': 4, '10': 12},
        '10': {'6': 6, '9': 12}
    }

그래프를 제대로 그렸는지 확인하기 위해 지난번 작성한 코드에서 딕셔너리를 수정하여 컴파일해보았습니다.

출력 결과 직접 그려본 그래프와 코드의 결과가 일치함을 확인할 수 있었습니다.

---

결론

지난 시간 다익스트라 알고리즘의 코드를 작성해보면서, 알고리즘의 원리에 대해 이해하였습니다.

이번 시간 그 알고리즘의 작동 원리를 그림을 통해 그려보면서 보다 자세하게 알고리즘의 작동 원리에 대해 이해하는 시간을 가질 수 있었습니다.

특히 직접 그림을 그리며 알고리즘의 작동 원리를 확인해보는게 훨씬 빠르고 쉽게 알고리즘을 이해할 수 있는 것 같습니다..
